Instalacja nawadniania szkółki leśnej w Okartowie

Instalacja nawadniania szkółki leśnej w Okartowie
Dostawa, montaż i rozruch technologiczny studni filtracyjno-osadnikowej, pompowni I stopnia oraz pompowni wody II stopnia dla potrzeb inwestycji „Instalacji nawadniania szkółki gospodarczej Leśnictwa Jelenia Góra”, Okartowo gm. Orzysz.



Zakres prac:

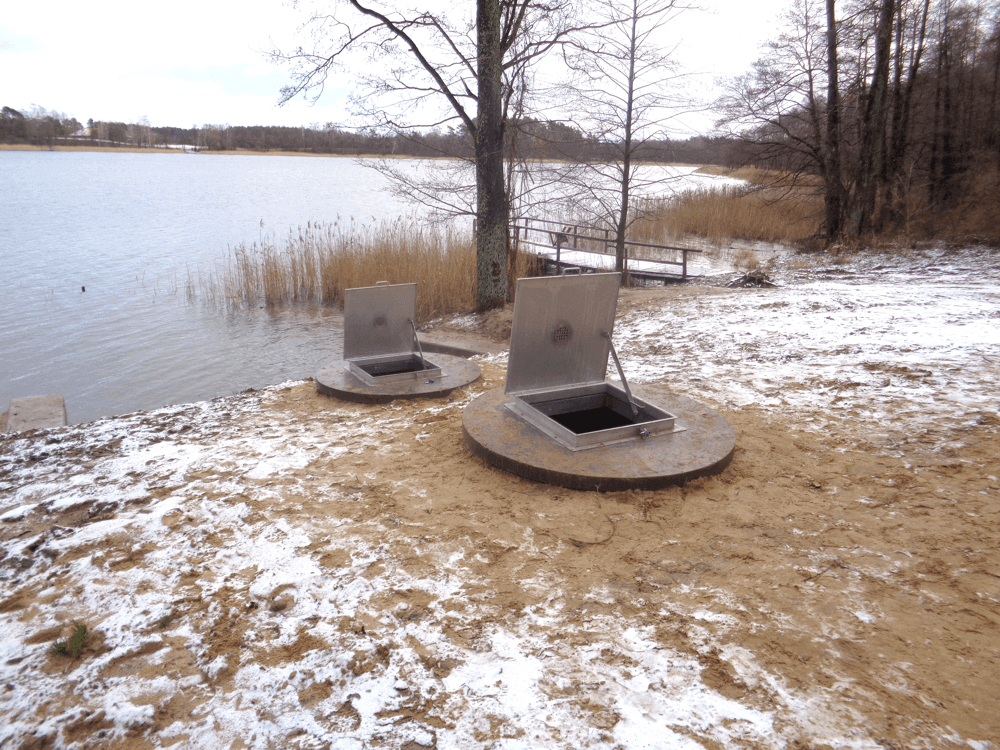

STUDNIA FILTRACYJNO-OSADNIKOWA SFO

Studnia wykonana z polimerobetonu, wyposażona w dwie zasuwy  odcinające DN 300 obsługiwane z powierzchni, filtr osadnikowy ze stali nierdzewnej wychwytujący zanieczyszczenia mechaniczne, pompę odwodnieniową ze stali nierdzewnej, analogową sondę hydrostatyczną i pływakowe czujniki poziomu.



POMPOWNIA I STOPNIA ZP1

W pompowni wykonanej z polimerobetonu zamontowano:

  • zatapialne pompy pierwszego stopnia tłoczące ujmowaną wodę do zbiornika wody czystej ZWC w pompowni II stopnia,
  • pompy zatapialne – transferowe o mocy 3,7kW każda pracujące naprzemiennie bądź równolegle, wyposażone w silniki do współpracy z falownikami,
  • analogową sondę hydrostatyczną i pływakowe czujniki poziomu.

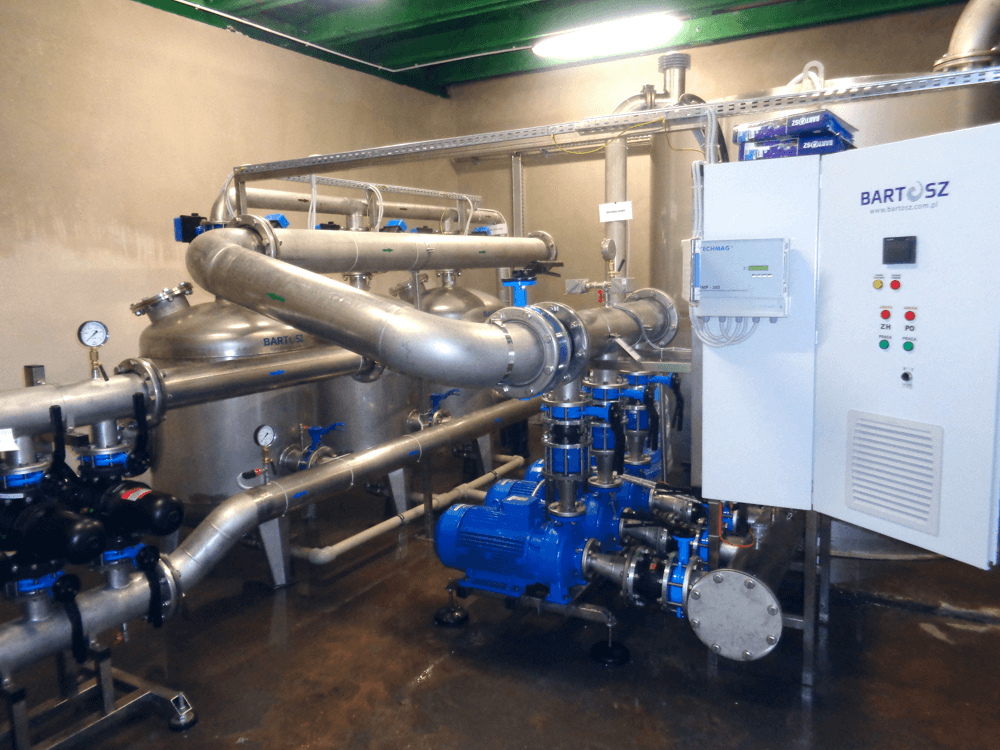

POMPOWNIA II STOPNIA

Wydajność pompowni: Qmax = 105 m3/h

Ciśnienie wody za zestawem: Hp = 50 mH2O



Na wyposażenie pompowni składają się:

  1. Zbiornik wyrównawczy ZWC:
  • analogowa sonda hydrostatyczna, pływakowe czujniki poziomu sterowania awaryjnego,
  • wykonanie materiałowe: stal nierdzewna.



  1. Zestaw hydroforowy typu ZH-BART ETB 65.40.3.SPX:
  • łączna moc pomp: 3 x 15kW = 45kW,
  • ilość pomp w zestawie: 3 szt. w tym jedna pompa rezerwa „czynna”,
  • typ sterowania: płynne z regulacją obrotów każdej pompy przetwornicą częstotliwości,
  • wykonanie materiałowe zestawu: stal nierdzewna w gatunku 1.4301.

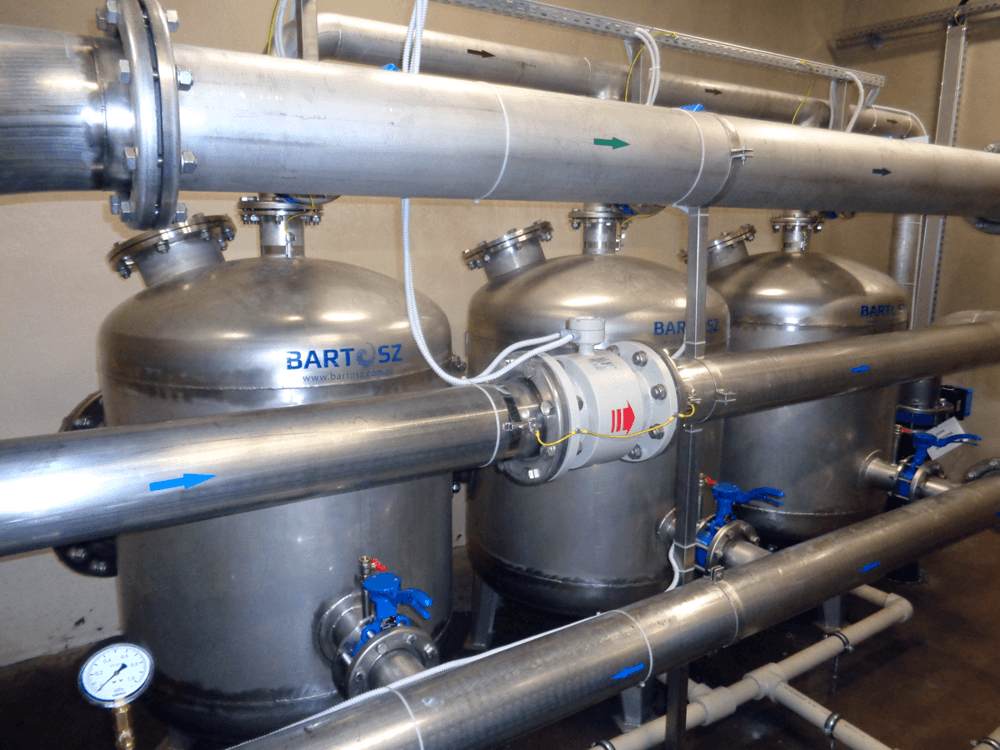

  1. System filtracji wody:
  • 3 filtry pospieszne ZF-BART (wykonane ze stali nierdzewnej) wypełnione złożem kwarcowym z orurowaniem i zaworami elektrycznymi – filtry płukane automatycznie wodą z zestawu hydroforowego,
  • przepływomierz elektromagnetyczny DN 150 mm,

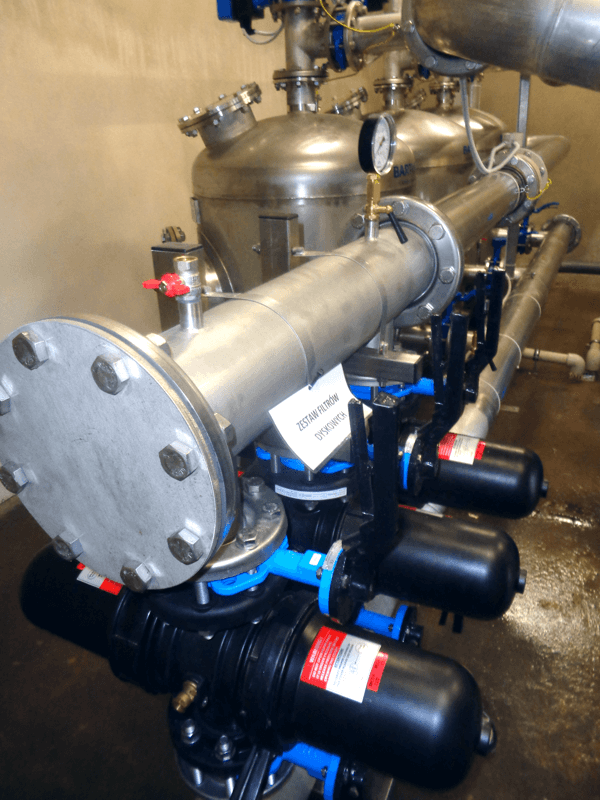

  • blok filtrów dyskowych podczyszczających wodę na wyjściu,
  • przepustnica odcinająca z napędem elektrycznym.

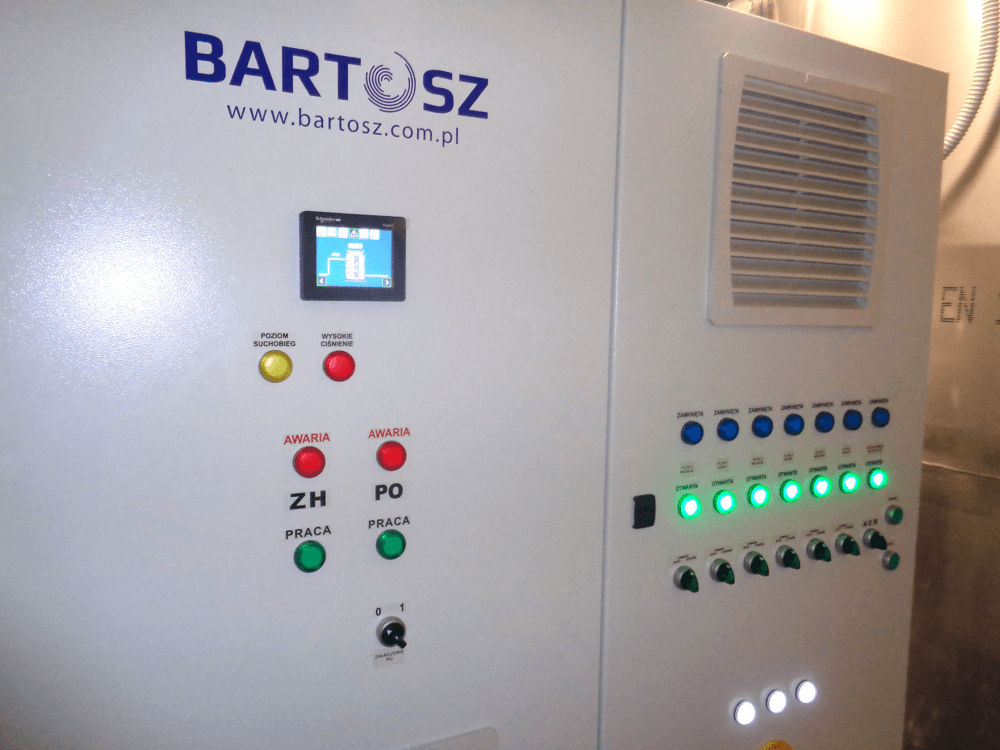

  1. Sterowanie zestawem i całą instalacją technologiczną:
  • rozdzielnia zasilająco – sterującą SZH5FX (zgodnie z PN-92/E-08106) o stopniu ochrony IP 54,
  • obudowa metalowa – malowana proszkowo,
  • sterownik mikroprocesorowy z kolorowym panelem dotykowym z WebSerwerem i archiwizacją danych na pamięci zewnętrznej.
