Tłocznia ścieków ul. Wodna w Białymstoku

Tłocznia ścieków ul. Wodna w Białymstoku

Elementy tłoczni:

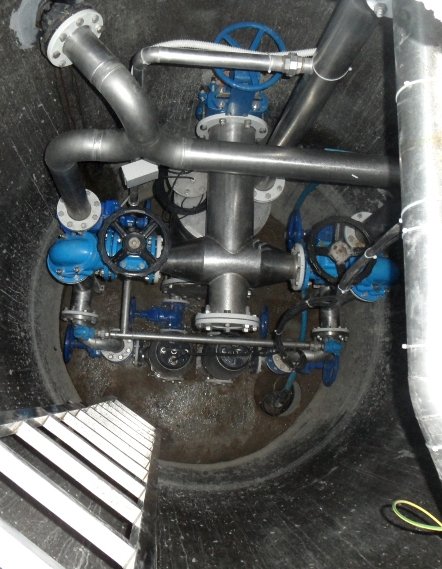

  • obudowa tłoczni wykonana z kręgów polimerobetonu o wymiarach 2000 x 4750 mm, wyposażona we włazy dla obsługi o średnicy 800mm (2 szt), wykonane  żeliwa o klasie D400, oświetlenie wewnętrzne, drabinę wykonaną ze stali kwasoodpornej o klasie 0H18N9, rurę wentylacyjną z kominkiem z PVC, pompę odwadniającą (z zaworem zwrotnym) z korpusem i wirnikiem ze stali kwasoodpornej i rurociągiem tłocznym podpiętym do rury wentylacyjnej odpowietrzenia zbiornika tłoczni; czujnik zalania komory;
  • w tłoczni zainstalowano pompy  zatapialne w wersji suchej o stopniu ochrony IP 68 typu SE1.50.80.22 o mocy 2,2 kW każda (prod. Grundfoss). Pompy i silniki odporne są na ewentualne zalanie oraz wilgoć. Posiadają wyjątkowo mocny, odporny na uderzenia płaszcz silnika wykonany ze stali nierdzewnej;

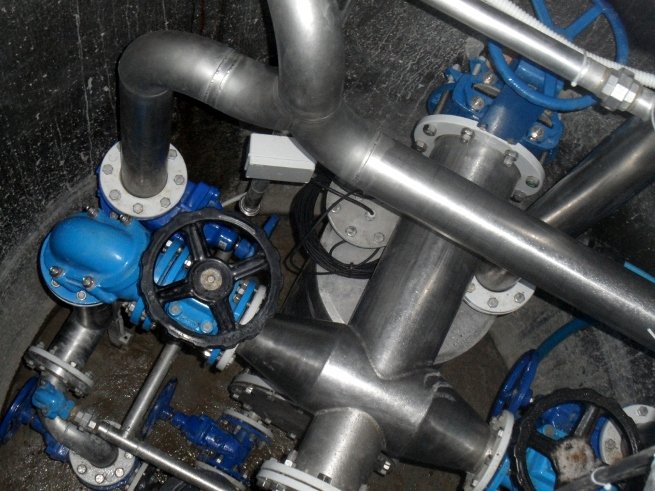

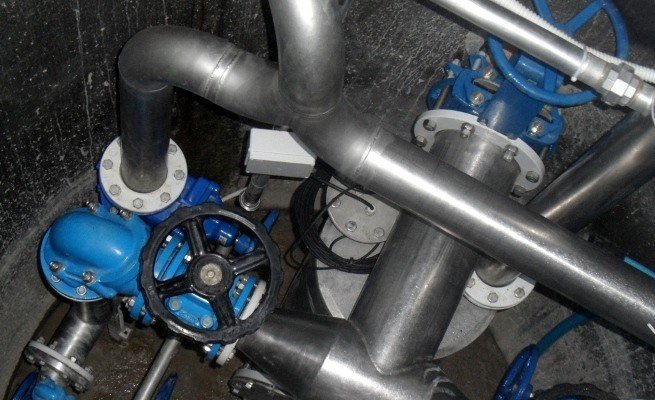

  • technologia tłoczni wykonana ze stali kwasoodpornej w gat. 0H18N9, armatura zaporowo – zwrotna w wykonaniu do ścieków z żeliwa GG;
  • szafa sterująca: elementem zarządzającym pracą tłoczni jest sterownik mikroprocesorowy Simatic typu S7-200 CPU 226 z panelem operatorskim TD-200. Zastosowany układ regulacji umożliwia progowo – czasowe sterowanie pomp, z uzależnieniem jego od poziomu ścieków w studni przy współpracy z hydrostatyczną sondą SG25. Do monitorowania pracy przepompowni wykorzystany jest układ w systemie GSM, na który składają się: moduł GSM Ropam, współpracujący z syntezerem mowy VSR-2.
Galeria
